Speedliner X1004 Series

Speedliner X1004 series

Stacja do automatycznego ustawiania geometrii kół.

Bezprzewodowy przesył danych poprzez Bluetooth pozwala na maksymalną mobilność pomiędzy stanowiskami.

Wyjątkowo szybkie urządzenie do geometrii kół.

Zajmuje niewiele miejsca, dzięki czemu praca z urządzeniem jest niezwykle wygodna.

Nie ma konieczności zachowania minimalnej odległości z przodu podnośnika.

Wygodna dla użytkownika możliwość ustawiania szafki z komputerem w dowolnym miejscu.

Może być używany na dowolnym podnośniku czterokolumnowym/ nożycowym na dowolnej wysokości.

Automatyczna kompensacja wysokości podnośnika.

Możliwość pracy z urządzeniem w przypadku braku zasilania sieciowego, dzięki bateriom.

Głowice pomiarowe można zdejmować w dowolnym momencie.

Wersja przeznaczona do montowania na kanale dostępna jest na zamówienie.

Oprogramowanie działające w systemie Windows umożliwia zarządzanie:

 - bazą danych zawierającą informacje o ponad 90000 pojazdów (istnieje możliwość dodawania nowych pozycji).

- Szybkie wprowadzanie danych pojazdu modelem lub  numerem V.I.N

Speedliner X1004

NIEZAWODNOŚĆ

System nie stwarza ograniczeń wynikających ze stanu pojazdu oraz oświetlenia w warsztacie.

Oprogramowanie dostosowuje i uaktualnia kalibrację na początku każdego pomiaru.

OPROGRAMOWANIE

Oprogramowanie zostało oparte o technologię "dotNET" systemu Windows Vista.

Program posiada funkcję grafiki 3D oraz bazę danych dla ponad 60 tysięcy pojazdów.

SPRZĘT

Komputer, 19`` monitor TFT, klawiatura, monochromatyczna drukarka laserowa.

GŁOWICE POMIAROWE

Ruchome głowice pomiarowe, zainstalowane na podnośniku, poruszają się wzdłuż podnośnika. Gdy głowice pomiarowe nie są używane, umiejscawiają się na końcu podnośnika, aby ułatwić umieszczenie tarcz na kołach.

Równocześnie rozpoczęta zostaje procedura autoustawiania, która ma na celu zapewnienie możliwie najlepszego pomiaru.

Dane pomiędzy głowicami i komputerem przesyłane są za pomocą technologii "Bluetooth".

TARCZE POMIAROWE

Tarcze pomiarowe umieszczane na kołach nie są wyposażone w żadne elementy elektroniczne, aby uniknąć problemów w przypadku ich upuszczenia.

Każda  tarcza jest rozpoznawana na podstawie kodu kreskowego, co pozwala na zainstalowanie jej na dowolnym kole.

Aż 8 pomiarów na sekundę z dokładnością do 0,005° (pięciu tysięcznych stopnia) umożliwia najdokładniejszą i najszybszą regulację pojazdu.

W celu zaspokojenia zróżnicowanych potrzeb klientów urządzenie zostało wyposażone w 3 różne programy testujące:

• pomiar kątów bezpośrednich,
• pomiar kątów bezpośrednich + szybki pomiar kąta wyprzedzenia sworznia zwrotnicy,
• pomiar kątów bezpośrednich + pomiar kąta wyprzedzenia sworznia zwrotnicy, pomiar kąta pochylenia sworznia zwrotnicy.

Istnieje również możliwość dodania poniższych programów testujących:

• Achermann -  zwiększenie kąta skrętu kół,
• diagnostyka ramy lub płyty podłogowej,
• ustawiania zbieżności oraz kąta wyprzedzenia zwrotnicy dla kół kierowanych.

Wokół pojazdu powstaje idealny czworobok. Gdy pomiar zostaje zainicjalizowany głowice pomiarowe, które w pozycji bazowej znajdują się w rogach "czworokąta" poruszają się automatycznie w stronę tarcz pomiarowych umiejscowionych na kołach.

Po około 7 sekundach zostają zmierzone i zwizualizowane przednie oraz tylne kąty bezpośrednie, takie jak ustawienie zbieżne, ustawienie rozbieżne, kąt pochylenia obręczy koła oraz osiowość kół.

KOMPENSACJA

Kompensacja bicia obręczy koła nie musi być wykonywana dzięki sposobowi, w jaki zainstalowane są tarcze pomiarowe oraz ich samokalibracji.

Kompensacja może być jednak wykonywana zarówno poprzez " przepchnięcie" lub " podniesienie pojazdu",  w zależności od zaleceń producenta.

MODELE:

SPEEDLINER X1004

Wersja wyposażona w  funkcję elektronicznego pomiaru kąta skrętu

SPEEDLINER X1004I

Przystosowany do montażu w posadzce.

SPEEDLINER X1004S

Wersja z automatycznym pozycjonowaniem obrotowych tablic dostosowanym do toru pojazdu.

Oprogramowanie automatycznie zarządza funkcją blokada/ odblokowanie.

SPEEDLINER X1004SI

Instalacja w posadzce.

OPCJE

J20TD - 2000 kg

Pneumatyczno - hydrauliczny podnośnik.

STD4400A1T

Zestaw oświetlenia do instalacji na podnośniku J20TD.

STD4400A3 - L=1900 mm

Przedłużone najazdy.

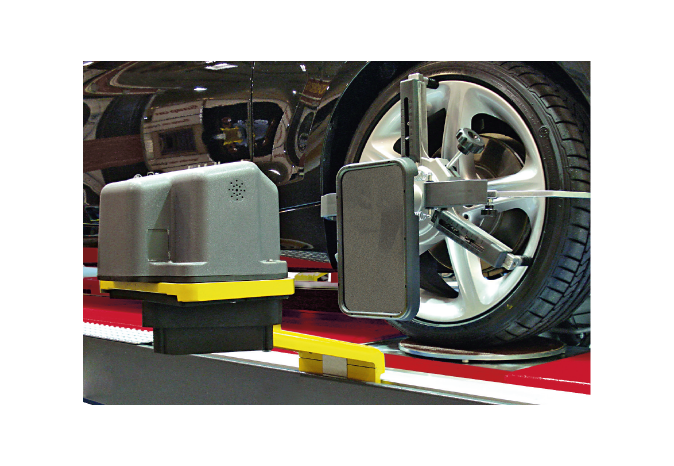

AUTODRIVE Ruchome głowice pomiarowe zainstalowane na podnośniku poruszają się wzdłuż podnośnika. Tarcze montowane na kołach nie zawierają żadnych elementów elektronicznych. Każda tarcza jest rozpoznawana za pomocą kodu kreskowego,co umożliwia instalację na dowolnym kole. QUICK CLAMPS szybkie zaciski są opatentowane i umożliwiają instalowanie na kole w szybki i łatwy sposób.

Pulsujące kontrolki, gdy głowica przemieszcza się. Przemienniki LCD z tyłu głowic pomiarowych. Urządzenia zdalnego sterowania na każdej głowicy pomiarowej.
